di Francesco de Cavi

Via Virgilio, 104
 00041 ALBANO LAZIALE (Rm)

 Tel. 06/ 93 26 93 86 - Cell. 333 2620086

www.elettrosmogtex.it - www.elettrosmog.rm.it

Roma 08/11/2010

RELAZIONE TECNICA DI MISURA DEL CAMPO ELETTRICO

Nei giorni 07/08/15 Settembre 2010 sono state effettuate le misure di campo elettrico relativo all’ apparato IPHONE 4 della Apple. Le condizioni meteorologiche  si sono  mantenute, durante tutte le operazioni di misura, con valori delle temperature e dell’umidità relativa nella media stagionale.

FINALITA’ DELL’INDAGINE

Le misure sono state effettuate al fine di verificare che i valori del campo elettrico rilevati rientrino nei limiti previsti dalla normativa vigente.

STRUMENTAZIONE E METODI

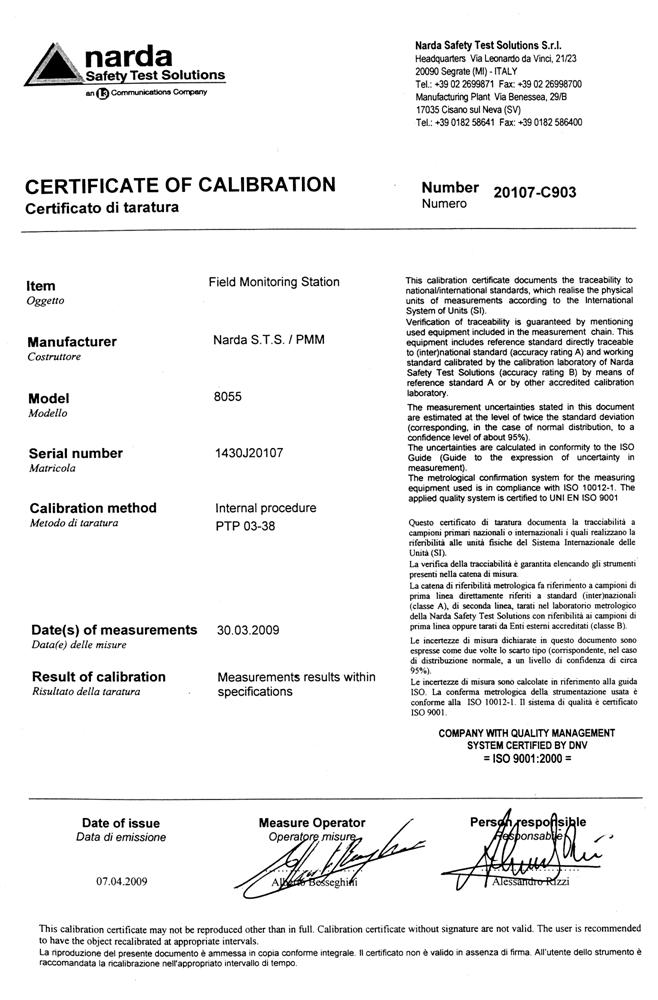

La strumentazione utilizzata è costituita dal misuratore di intensità del campo elettromagnetico PMM 8055s n. seriale 1430J20107 di cui si allegano i certificati di calibrazione emessi dalla casa costruttrice PMM NARDA Costruzioni Elettroniche Centro Misure Radioelettriche srl – Via Neuroni 35 – 20133 Milano.

Per la misura del campo elettrico è stata utilizzata la sonda isotropa EP 330.

CARATTERISTICHE DELLO STRUMENTO DI MISURA PMM 8055S

Range di frequenze                            5Hz – 40 GHz

Range di campo elettrico                  0.03 V/m – 100 kV/m

Range di campo magnetico               10 nT – 0.1 mT

Risoluzione                                        0.01-100V/m  -  0.1 nT – 0.1 mT

Tempo di campionamento                5,10,15,30 sec.; 1,2,6 min.

Massima acquisizione                       6 mesi con acquisizione ogni 6 min.

Funzioni                                             AVG,RMS e invio dati con SMS

Orologio                                            Interno

PC                                                      Interno

Trasmissione dati                              GSM Dual band interno

CARATTERISTICHE DELLA SONDA ISOTROPA PER LA MISURAZIONE DEL CAMPO ELETTRICO MODELLO EP330

Range di frequenze                            100 MHz – 3GHz

Dinamica                                           > 60 dB

Sovraccarico                                      > 600 V/m

Risoluzione                                        0.01 V/m

Sensibilità                                          0.3 V/m

La misura è stata effettuata in banda larga.

DESCRIZIONE DELLA MISURA E GRAFICI.

In Italia il limite di legge per il campo elettrico ad alta frequenza è di 6 V/m  (Volt/metro).

Per le sorgenti localizzate il limite in USA è di 1,6 W/Kg.  In Europa 2 W/Kg (28 V/m).

Grafici relativi alla misurazione:

MISURAZIONE DI TELEFONATA IN EDGE CON UN IPHONE 3GS FIRMWARE  3.11

FONDO SCALA 60 V/m

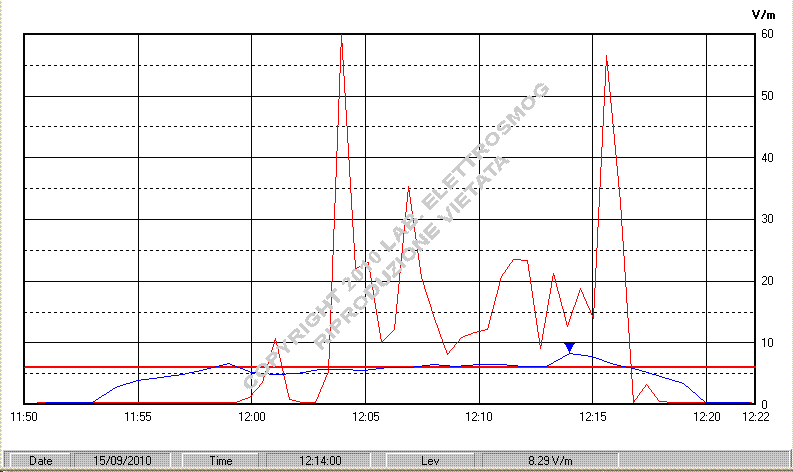

MISURAZIONE DI TELEFONATA IN EDGE CON UN IPHONE 4 FIRMWARE  4.0.2

(08.45 – 09.37) E  DI  ST-BY EDGE (09.35 – 10.35) – FONDO SCALA 60 V/m

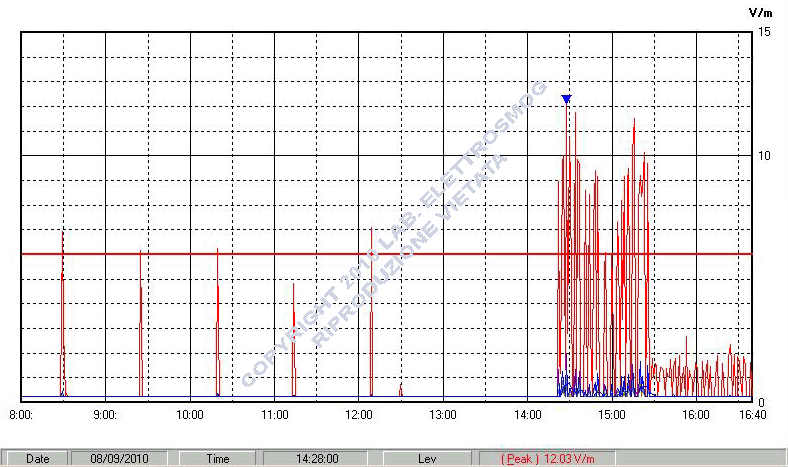

MISURAZIONE DI ST-BY IN EDGE CON UN MIO A701 (08.30 12.15), ST-BY IN EDGE IPHONE 4 FIRMWARE  4.02 (14.30 – 15.30), ST-BY IN 3G  IPHONE 4 FIRMWARE  4.02 (15.30 – 16.40)

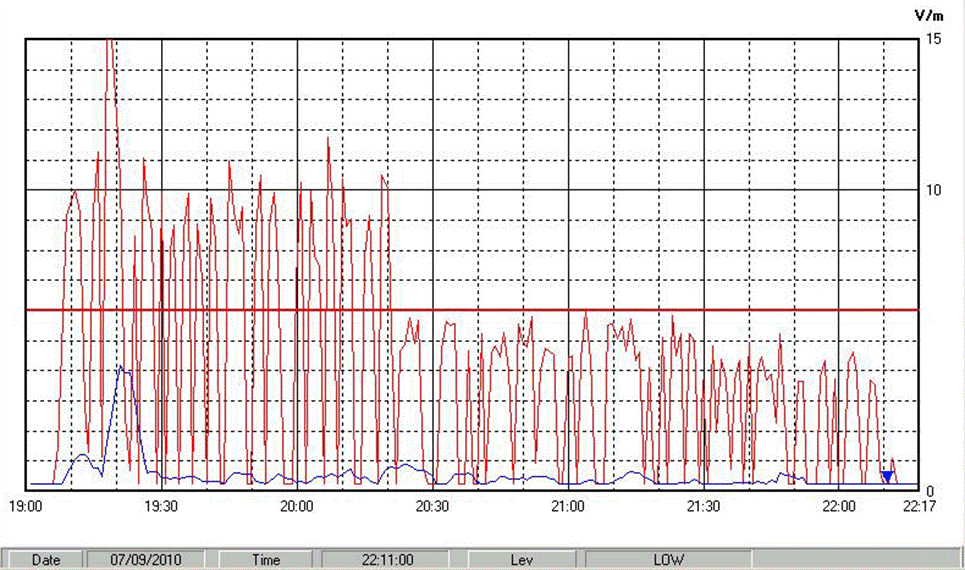

MISURAZIONE DI ST-BY IN EDGE IPHONE 4 FIRMWARE  4.02 (19.10 – 20.20),

MISURAZIONE DI ST-BY IN EDGE IPHONE 4 FIRMWARE  4.02 (20.20 – 22.10) CON SCHERMATURA  www.elettrosmogcard.com .

LEGENDA: IN BLU LA MEDIA SU 6 MINUTI.

                      IN ROSSO I PICCHI.
